Vysvětlení výpočtu plynové vzpěry: 4 kroky

Snažili jsme se, aby byl výpočetní nástroj uživatelsky co nejpřívětivější a neustále se ho snažíme vylepšovat. Výpočetní nástroj je velmi vhodný pro normální víka nebo poklopy. Výpočtový nástroj lze použít i pro méně standardní aplikace.

Vypočítat plynovou vzpěru? Jak vypočítám plynovou vzpěru?

Pro výpočet plynové vzpěry postupujte takto:

  1. Rozhodněte se, k čemu chcete plynovou vzpěru použít.
  2. Zadejte rozměry aplikace.
  3. Změřte tloušťku víka.
  4. Zjistěte, z jakého materiálu je víko vyrobeno.
  5. Určete celkovou hmotnost aplikace.
  6. Určete polohu bodu otáčení.
  7. Zvolte, kolik plynových vzpěr chcete použít.
  8. Zkontrolujte úhel aplikace.

Níže uvedené podrobné vysvětlení vám může pomoci úspěšně provést výpočet plynové vzpěry pro vaši aplikaci.

Krok 1: zadání údajů
Krok 2: výpočet
Krok 3: úpravy
Krok 4: objednání a montáž

Krok 1: zadání údajů

V kroku 1 zadejte následující informace o poklopu:

Je důležité, abyste požadované údaje zadali co nejpřesněji. Výpočetní nástroj pak dokáže co nejpřesněji vypočítat plynovou vzpěru a určit body, kam se plynová vzpěra připojit. Když kliknete na otazník, zobrazí se stručné vysvětlení, co přesně musíte zadat. Nejprve musíte kliknout na obrázek, který se nejvíce podobá vaší aplikaci. První obrázek se vztahuje například na krabici na hračky. Druhý obrázek na stánek na trhu. Třetí obrázek se vztahuje na šikmý kryt. Čtvrtý obrázek se týká například přívěsu pro koně. Pro výpočet jsou obrázky 1 a 4 vlastně stejné. Pouze vizualizace a simulace pak lépe odpovídají vaší skutečné aplikaci. Pod krokem 1 uvidíte obálku tak, jak jste ji zadali v simulaci. Pečlivě tedy zkontrolujte simulaci. Poté okamžitě uvidíte, zda jste jej zadali správně.

Délka [mm]

Délkou poklopu rozumíme vzdálenost od závěsu (závěsů) poklopu ke konci. Nejdelší strana není automaticky délka poklopu. Dávejte si tedy pozor, abyste si nespletli délku a šířku. Červená čára na obrázku níže ukazuje délku tak, jak ji definujeme v našem výpočetním nástroji.

Calculation gas spring length of cover

Uzavřený úhel [stupně]

U normální bednykrabice je uzavřený úhel obvykle 0 stupňů (protože kryt je pak vodorovný) a plně otevřený -90 stupňů (protože kryt je při zavření svislý). To se samozřejmě může lišit podle aplikace. Stáhněte si náš papírový úhloměr zde nebo změřte úhel uzavření a úhel otevření pomocí mobilního telefonu nebo tabletu. Chcete-li to provést, přejděte na plynovepruzinyshop.cz/am pomocí tabletu nebo telefonu.

Váha [kg]

Zde zadejte hmotnost celého poklopukrytu. Nejlepší je odmontovat kryt a zvážit jej na váze. Pokud kryt nelze oddělit, můžete hmotnost zjistit přibližně následujícím způsobem. Ujistěte se, že poklopkryt je vodorovně a zvažte na jedné straně váhou, kolik tato strana váží. Celková hmotnost krytupoklopu je pak 2x tato hmotnost. Poznámka: tato metoda funguje pouze pro jednoduchý obdélníkový kryt.

gasveer berekenen gewicht

Totale weight [kg] = 2 x 12,5kg = 25kg

Počet plynových vzpěr

Zde vyberte počet plynových vzpěr, které chcete použít. Obvykle se používají dvě plynové vzpěry: jedna po obou stranách poklopukrytu. Je také možné použít jednu plynovou vzpěru, ale pak je možné, že kryt bude našikmo nebo se nezavře zcela, a to blízko místa, kde se nachází plynová vzpěra. To se stane méně pravděpodobné v případě, že umístíte plynovou vzpěru doprostřed krytu. I v takovém případě je důležité, aby byl kryt dostatečně tuhý, aby se kryt neohýbal na obou stranách.

šířka [mm]

Šířkou krytu rozumíme stranu krytu, kde jsou připevněny závěsy. Takže to nezaměňujte s délkou krytu. Červená čára na obrázku níže ukazuje šířku.

gasveer berekening breedte

Výška [mm]

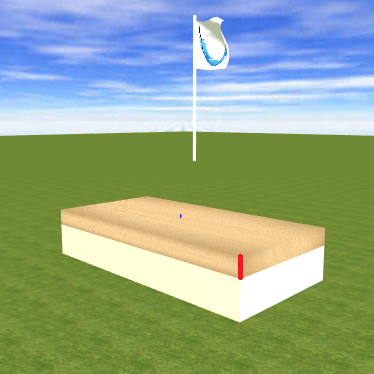

Zde zadejte výšku krytu. S krytem, který se skládá pouze z desky, máme na mysli tloušťku desky. Pokud kryt také hrany, musíte tyto hrany také vzít v úvahu. Zadejte tedy celkovou výšku (. okrajů) krytu. Červená čára na obrázku níže ukazuje výšku krytu.

gasveer berekening dikte

úhel otevření [stupně]

U normální krabice je otevřený úhel obvykle 80-90 stupňů (protože kryt je pak svislý) a u prodejního stánku 0 stupňů (protože kryt je při otevření vodorovný). To se samozřejmě může lišit podle aplikace. Stáhněte si náš papírový úhloměr zde nebo změřte úhel uzavření a úhel otevření pomocí mobilního telefonu nebo tabletu. Chcete-li to provést, přejděte na plynovepruzinyshop.cz/am pomocí tabletu nebo telefonu.

Poloha bodu otáčení

Zde uveďte, kde je umístěn závěs krytu, když je kryt držen vodorovně (dole, nahoře, uprostřed nebo upraveně). Možnost „Přizpůsobený“ se zpřístupní, když zapnete pokročilé funkce. Pokud je vybráno „Přizpůsobený„, objeví se další krok, kde lze polohu závěsu nastavit ručně:

Při zadání čísla 100 v poloze x se závěs posune vodorovně o 100 mm od krytu. Při zadání -100 se závěs posune o 100 mm vodorovně směrem k krytu (takže závěs pak budeněkde“ v krytu). Při zadání čísla 100 v poloze y se závěs posune o 100 mm nahoru. Pokud je zadáno -100 mm, závěs se posune dolů o 100 mm. Zelený čtverec v simulaci ukazuje polohu závěsu. Pečlivě si tedy ověřte, zda se jedná o reálnou pozici.

Materiál poklopu

Zde zadejte, z jakého materiálu je kryt vyroben. Na základě měrné hmotnosti materiálu se kontroluje, zda celková hmotnost krytu odpovídá zadaným rozměrům krytu. Pokud výpočtový nástroj zjistí, že celková hmotnost je pro tyto rozměry příliš lehká, změní kryt na dutý kryt. To znamená, že výška krytu zůstává stejná, ale kryt hrany a je dutý. To ovlivňuje těžiště krytu, ale také zvolený montážní materiál a montážní bod na krytu. Pečlivě si tedy zkontrolujte, zda simulace ukazuje skutečnou situaci. Teprve pak může výpočtový nástroj vypočítat správnou plynovou vzpěru. Pokud jako materiál zadáteOstatní„, kryt nebude ve výpočetním nástroji použita možnost dutý, ale zůstane pevný.

Změna těžiště (pokročilá)

Pokud zaškrtnete toto políčko, zobrazí se další krok:

Pokud všechny údaje zadané v kroku 1 odpovídají skutečné situaci, je lepší toto políčko nezaškrtávat. Těžiště se pak vypočítá automaticky. Těžiště (černobílá koule v simulaci) bude blízko středu krytu. Pouze pokud je těžiště krytu někde jinde, můžete v této další možnosti uvést, kde by to mělo být umístěno. Pokuste se to určit co nejpřesněji a zadejte to v tomto kroku.

x pozice

V poloze x (v mm) můžete zadat, kde je těžiště vodorovně vzhledem k bodu otáčení krytu, pokud ponecháte kryt vodorovně. S normálním obdélníkovým krytem o délce 750 mm bude výchozí hodnota 375 mm. Pokud je například kryt na konci mírně zatížen, musíte proto zvětšit polohu x, aby těžiště také leželo o něco více na konci krytu.

gasveer berekenen zwaartepunt x-positie
y pozice

V poloze y (v mm) můžete zadat místo, kde je těžiště svisle vzhledem k bodu otáčení krytu, pokud ponecháte kryt vodorovně. S normálním obdélníkovým krytem o délce 25 mm bude výchozí hodnota 13 mm (zaokrouhleno). Například, pokud je něco namontováno nahoře krytu, musíte zvýšit polohu y. Všimněte si, že poloha y se vypočítává z bodu otáčení krytu, a tedy ne ze spodní části krytu (což se často může shodovat, pokud je poloha závěsu „dole“).

gasveren berekenen zwaartepunt y-positie

Krok 2: výpočet

Klikněte naVypočítat“ v kroku 2, pokud jsou data zadaná v kroku 1 správná a zkontrolovali jste simulaci. Po provedení výpočtu uvidíte v simulaci kryt s plynovou vzpěrou (plynovými vzpěrami).

Nad simulací jsou různá tlačítka. Pokud kliknete na „Simulovat otevírání„, uvidíte, co se stane při otevření krytu. Pokud je na krytu viditelná ruka, znamená to, že je třeba působit rukou silou. Odpovídající síla je označena modrou šipkou vedle ruky. Směr šipky ukazuje směr, ve kterém musí být tato síla aplikována. Nakonec ruka zmizí a kryt se automaticky otevře. Pokud kliknete na „Simulovat zavírání„, uvidíte, co se stane, když zavřete kryt. V poslední části ruka opět zmizí, což znamená, že kryt se automaticky zavře.

Kryt můžete také ovládat myší kliknutím na něj a podržením tlačítka. Uvidíte také, co se stane, když zvednete nebo spustíte kryt. Modrá šipka vždy ukazuje, jaká síla ruky je ještě potřebná k udržení krytu v této poloze a v jakém směru. Když kryt uvolníte, otevře se, zavře nebo zůstane ve stejné poloze. Pokud kliknete naMontážní výkres„, můžete uložit a/nebo vytisknout montážní výkres.

Graf

Nyní vidíte 3D obrázek krytu s plynovými vzpěrami. Pokud kliknete na „Graf“, uvidíte graf místo 3D obrazu se silami a momenty, které platí v této aplikaci, pokud je kryt držen v různých úhlech.

Moment (síla krát rameno měřeno od závěsu) krytu v newtonmetrech (Nm) a moment (měřený také od závěsu měřeného v Nm) plynových vzpěr pracují v opačném směru, takže máte moment v jednom ze dvou směrů. To, co vám zbývá, je síla (v N), kterou musíte ještě použít ručně, abyste drželi kryt v určitém úhlu. Je tedy jiná v každém úhlu, ve kterém je kryt držen.

Modrá šipka s ruční silou

Síla ruky je také vidět ve 2D simulaci na modré šipce. Pokud se v grafu protne moment krytu (zelená čára) a moment plynových vzpěr (červená čára), není nutná žádná ruční síla (modrá čára). Jsou tu dvě červené čáry. To souvisí se skutečností, že k zamačkávání plynové vzpěry potřebujete větší sílu než k vysouvání plynové vzpěry, a to kvůli tření, které  musí být překonáno. V grafu se proto zobrazí červená oblast. Pokud zelená čára spadá do červené oblasti, kryt zůstane v této poloze. Vzhledem k tomu, že zasouvání  plynových vzpěr je těžší než vysouvání-otevírání plynových vzpěr, vytvoří se také dvě modré čáry a modrá plocha. Je to proto, že ruční síla bude muset být také větší při zasunutí plynových vzpěr (zavření krytu) ve srovnání s vysunutím plynových vzpěr (při otevření krytu).

Příklad

Podívejme se na výše uvedený příklad. Kryt je držen při 46 stupních. K udržení krytu v této poloze je stále zapotřebí ruční síla 2,8 kg, jinak se kryt automaticky otevře. Jak přečíst 2,8 kg z grafu? Vzhledem k tomu, že 1kg = 9.81N. Takže 2,8 kg je 2,8 x 9,81 = 27,47 N. Můžete to vidět v grafu vedle modrého čtverce. Můžete ignorovat, že v grafu se nazývá 27,47N (takže negativní). Bylo rozhodnuto nazvat sílu negativní pro zavření krytu a pozitivní pro otevření krytu. Modrý čtvereček je na spodní modré čáře, protože je plynová vzpěra zasunutá. A je tedy těžší než pro vysouvání.

Kryt je dlouhý 750 mm = 0,75 m. Takže v Nm (Newtonmetr) je síla ruky na konci krytu 27,47N x 0,75m = 20,60Nm. To je také rozdíl mezi červeným čtvercem (moment plynových vzpěr v Nm) a zeleným čtvercem (moment krytu v Nm). Červená je konkrétně při cca 80 Nm a zelená při cca 60 Nm.

Zobrazit otevřené

Pokud zaškrtnete políčko „Ootevřený poklop„, simulace zobrazí polohu krytu a plynové vzpěry, když je kryt otevřený. Modrá šipka na konci krytu ukazuje sílu, kterou musíte zatlačit rukou, abyste kryt zavřeli. Tak je tomu v případě, že modrá šipka ukazuje ve směru zavírání (obvykle tomu tak bude). Pokud je šipka ve směru otevření, je něco pravděpodobně špatně. Kryt pak nezůstane sám o sobě otevřený. Ruka bude také viditelná, protože pak musí být kryt podepřen rukou, aby se zabránilo jeho zabouchnutí. Zvolená plynová vzpěra je pravděpodobně příliš slabá pro kryt se zvolenou silou. To vyžaduje zvláštní pozornost.

Zobrazit zavřené

Pokud zaškrtnete políčko „Zavřít poklop„, simulace zobrazí polohu krytu a plynové vzpěry při zavřeném krytu. Modrá šipka na konci krytu nyní ukazuje sílu, kterou musíte působit ručně, abyste kryt otevřeli. Tak je tomu v případě, že modrá šipka ukazuje ve směru otevření (obvykle tomu tak bude). Pokud je šipka ve směru zavírání, je něco pravděpodobně špatně. Kryt pak nezůstane sám zavřený. Ruka pak bude také viditelná, protože pak musí být kryt držený ručně zavřený, aby se kryt znovu automaticky neotevřel. Zvolená plynová vzpěra se zvolenou silou je pro kryt pravděpodobně příliš silná. To vyžaduje zvláštní pozornost.

Maximální síla působící na otočný bod

Simulace určuje maximální sílu, která bude působit na závěsy krytu při montáži plynových vzpěr. Umístěním plynových vzpěr je od závěsů požadováno více. Síla, která se zde objevuje, je ukazatelem toho, jak silné by měly být závěsy.

Krok 3: úpravy

Pokud simulace již ukazuje přesně to, co jste chtěli, pak v zásadě nemusíte nic měnit a můžete ji takto přijmout. V kroku 3 však můžete také doladit výpočet tak, aby byl ještě více, jak si přejete. Neexistuje jen jedno řešení. Existuje mnoho řešení. Pokud něco změníte v kroku 3, nemusíte znovu kliknout na výpočet v kroku 2. Simulace a výpočet se také automaticky změní. Jaké informace jsou v kroku 3 a co lze případně změnit, bude vysvětleno zde.

Typ plynové vzpěry

Jedná se o typ plynové vzpěry, který je vybrán společně s cenou. Například 8-19-200 | € 32,36. Číslo 8 znamená tyč o průměru 8 mm, číslo 19 znamená 19mm pouzdro (černá část plynové vzpěry) a 200mm znamená zdvih plynové pružiny (tedy délka tyče, která se může zasunout).

Pokud se chystáte počítat plynovou vzpěru a navrhovaná plynová vzpěra je poměrně drahá, můžete také vybrat levnější plynovou vzpěru, která víceméně stejnou délku jako navrhovaná plynová vzpěra. Takže možná plynová vzpěra se stejným průměrem, ale pak o něco delším nebo kratším zdvihem, nebo plynová vzpěra s jiným průměrem. Čím větší je průměr, tím větší sílu může plynová vzpěra mít. 4-12 může být 200N, 6-15 může být 450N, 8-19 může 800N, 10-23 může 1250N a 14-28 může 2500N.

Obecně platí, že čím delší jsou plynové vzpěry (tedy s větším zdvihem), tím menší je síla působící na panty krytu. Často o něco delší nebo o něco kratší plynová vzpěra bude mít malý vliv na výsledek. Vždy to můžete zkontrolovat v simulaci poté, co jste vybrali druhou plynovou vzpěru. Jakmile vyberete jinou plynovou vzpěru, výpočtový nástroj okamžitě vypočítá s touto plynovou vzpěrou.

Síla plynové vzpěry

Vypočtenou sílu zde nevidíte. Vidíte to pouze v potvrzení objednávky. Vidíte a + a – stojící. Výpočetní nástroj vypočítal sílu a pomocí tlačítek + a – můžete sílu měnit v krocích. Pro 6-15, 8-19 a 10-23 se to provádí v krocích po 20N, pro 4-12 se to dělá v krocích po 10N a pro 14-18 se to dělá v krocích po 50N. Například, pokud se vám líbí výpočet, ale chtěli byste, aby se kryt otevřel o něco lehčeji a zavřel silněji, můžete kliknout na + jednou. V simulaci okamžitě uvidíte, co se děje s různými silami rukou. Tak tomu často bývá: čím lehčí je kryt, tím těžší kryt se zavírá a naopak.

Nevyužitý zdvih [mm] (pokročilá)

Jedná se o zdvih plynové vzpěry, který nebude využit. Minimální nevyužitý zdvih je 10 mm. Vždy je prostor pro malou volnost, pokud plynové vzpěry nejsou namontovány přesně na mm. Někdy může být vhodné tento rozměr zvýšit. To je například případ, kdy je lepší místo pro montáž plynové vzpěry. Čím menší však tuto hodnotu zvolíte, tím více využijete zdvih plynové vzpěry. Proto vám doporučujeme držet se v blízkosti 10 mm.

Bod připevnění 1 nebo 2 na obrázku (pokročilá)

S každým měřítkem A patří dva body do „pevného světa„, kde může být připojena plynová vzpěra. Vyberte si zde, který vám nejlépe vyhovuje. Vezměte prosím na vědomí, že některé možnosti nejsou ve skutečnosti možné, protože plynová vzpěra a kryt se pak srazí. Výpočetní nástroj to zatím nebere v úvahu, ale zvolí nejpravděpodobnější možnost.

Tlačítka otáčení (pokročilá)

V kroku 3 jsou také dvě tlačítka pro otočení. Pomocí těchto tlačítek můžete otáčet plynovými vzpěrami doleva i doprava. Funkce plynových vzpěr pak bude naprosto stejná. Plynové vzpěry se otáčejí tak, aby síla ruky zůstala přesně stejná. To může být velmi užitečné pro montáž plynové vzpěry na jiné místo, než je znázorněno, zatímco chování krytu zůstává stejné, jak bylo vypočteno. Příkladem je zde postel, ve které je plynová vzpěra namontována nadkrytem„, v tomto případě postelí. Pomocí výpočetního nástroje můžete vypočítat plynovou vzpěru otočením plynové vzpěry o 180 stupňů kolem bodu otáčení lůžka v kroku 3.

Montáž ze strany trubky

Zde vyberte montážní díly, které mají být namontovány ze strany trubky plynové vzpěry. To je tedy silnější část plynové vzpěry. Obvykle se jedná o montážní díl, který připevníte na poklopkryt. Trubka musí být ve skutečnosti v klidu směrována nahoru, aby bylo možné správně mazat plynovou vzpěru. Často jsou jako přídavné zařízení vyžadovány držáky. Pomocí držáků můžete namontovat plynovou pružinu na spodní část krytu. Pokud kryt ve spodní části hrany, můžete také zvolit boční držák.

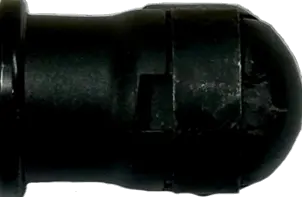

Montáž ze strany tyčepístu

Zde vyberte montážní díly, které mají být namontovány na (pístní) tyč plynové vzpěry. Obvykle je to montážní část, kterou připojíte k „pevnému světu„. Tam je často vyžadován boční držák. Tyč musí být v klidu otočena dolů, aby bylo zajištěno správné mazání plynové vzpěry.

Míra A [mm]

Míra A je vzdálenost od bodu otočení k upevňovacímu bodu plynové pružiny na krytuve směru délky krytu“ v mm. Mírně menší hodnota vzdálenosti  A způsobí, že je často o něco lehčí otevřít a zavřít kryt. Často je však také žádoucí, aby plynové vzpěry kryt řádně uzavřely, aby se kryt automaticky neotevřel v důsledku větru nebo velmi vysokých teplot.

Míra B [mm]

Míra B je vzdálenost od bodu otočení k upevňovacímu bodu plynové vzpěry na krytuve směru tloušťky krytu“ v mm. Pokud používáte oko s nosnou čelistí, vzdálenost od spodní části krytu k otočnému bodu plynové vzpěry je 20 mm. Výpočetní nástroj pak ukazuje -20 mm jako míru B, ale to – může být ignorováno. To pouze znamená, že otočný bod je „pod“ otočným bodem krytu. Pokud je míra B kladná, otočný bod plynové vzpěry je „nadotočným bodem krytu.

Míra C [mm]

Míra C je vodorovná vzdálenost mezi otočným bodem krytu a bodem připojení plynové vzpěry k „pevnému světu„. Vzdálenost od středu oka nebo kuličky. Tuto míru můžete upravit zaškrtnutím políčka vedle „Změnit C a/nebo D“ a výběrem jiné polohy pro míru C a/nebo D na 2D obrázku. Když se kurzor změní na ➕, můžete kliknout a plynová pružina se přesune do této polohy. Poté prosím pečlivě zkontrolujte, zda se víko stále chová tak, jak je požadováno, protože ne každá poloha plynové pružiny vede k optimálnímu chování aplikace.

Míra D [mm]

Míra D je svislá vzdálenost mezi bodem otáčení a bodem připojení plynové vzpěry k „pevnému světu„. Vzdálenost od středu oka nebo kuličky. Tuto míru můžete upravit zaškrtnutím políčka vedle „Změnit C a/nebo D“ a výběrem jiné polohy pro míru C a/nebo D na 2D obrázku. Když se kurzor změní na ➕, můžete kliknout a plynová pružina se přesune do této polohy. Poté prosím pečlivě zkontrolujte, zda se víko stále chová tak, jak je požadováno, protože ne každá poloha plynové pružiny vede k optimálnímu chování aplikace.

Krok 4: objednání a montáž

Chcete si spočítat plynovou vzpěru a objednat přímo? V kroku 4 vidíte vybrané plynové vzpěry s montážními díly spolu s cenami. Doporučujeme vše pečlivě zkontrolovat a montážní výkres přímo uložit nebo vytisknout. Poté můžete kliknout na nákupní košík se znaménkem plus. Vypočítané plynové vzpěry spolu s vybranými montážními díly pak skončí v nákupním košíku. Po kontrole obsahu nákupního košíku můžete zadat objednávku.
